Устройство фары на Лада Калина

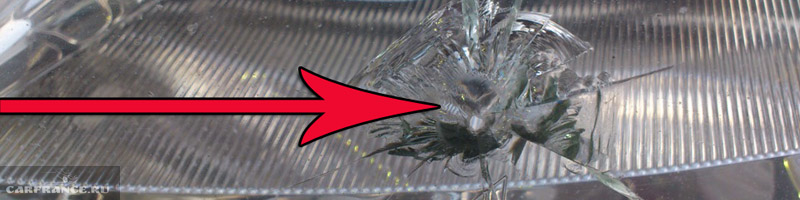

Скол на фаре Лада Калина вблизи

Многие автовладельцы задумывались об устройстве и конструкции фары Лада Калина. На самом деле, конструктивные особенности этого элемента довольно просты. С 2004 года на Калину устанавливаются фары типа моноблок.

Видео о замене стекла фары на Лада Калина. В процессе происходит полный разбор фары:

Видео материал расскажет о том, как заменить стекло фары, о конструктивных особенностях, а также этапах демонтажа элемента.

Видео сюжет расскажет о том, как разобрать фару, особенностях и элементах устройства

Конструкция фары на Лада Калина

Фара Лада Калина вблизи

Блок фара установленная на автомобиле

Как и у большинства автомобилей нового поколения на моделях ВАЗ 1117-1119 установлены блок-фары простой конструкции. Рассмотрим, какие элементы входят в состав этого узла:

  • Наружное стекло, которое обеспечивает защиту лампочек и не попадание воды и грязи внутрь.
  • Пластиковый корпус, к которому крепятся все основные элементы.
  • Резиновый уплотнитель между стеклом и корпусом обеспечивает хорошую водо- и грязенепроницаемость.
  • Лампы для сигнализирования поворотов, а также ближний и дальний свет.
  • Внутри корпуса установлен пластиковый отражатель, который имеет зеркальную поверхность и отбивает свет лампочек.

Каждая блок фара оснащена лампочками, которые хорошо, можно сказать намертво, закреплены в корпусе, что обеспечивает им устойчивость к вибрации.

Устройство блок фары Калина

Схема устройства фары с расшифровкой

Об установке ПТФ (противотуманных фар) на Лада Калина в этом материале очень подробно!

Демонтаж и ремонт

В случае мелкого дорожно-транспортного происшествия, когда корпус фары не поврежден, можно заменить только стекло. Для этого придется демонтировать элемент. Как это сделать?

  1. Снимаем передний бампер.
  2. Отключаем разъемы проводов подающих питание в фаре.
  3. Откручиваем нижние крепления.

    Демонтаж нижнего крепления фары Калина

    Откручиваем нижнее крепление фары

  4. Теперь можно выкрутить верхние винты, и снять фару.

    Демонтируем верхние крепления фары Калина

    Откручиваем верхние крепления блок фары

После установки фары на место обязательно заново её отрегулируйте, чтобы не слепить встречный транпорт и не «светить в молоко».

Ремонт стекла займет, максимум полчаса.

Снятие фары с Калины

Вынимаем фару на себя

Итак, перейдем к последовательности действий.

  1. Аккуратно вынимаем резиновый уплотнитель.
  2. Как показывает практика, он на клею и для его демонтажа придется прорезать его при помощи тонкого ножа.
  3. Когда стекло и корпус рассоединились, необходимо счистить старый уплотнитель и остатки клея.

    Разборка фары Калина

    Рассоединение корпуса и стекла фары

  4. Наносим клей на новый резиновый уплотнитель и соединяем стекло и корпус.

    Стекло фары Калина

    Стекло фары

Ремонт произведен, и можно установить фару в обратной последовательности.

Выводы

Устройство и ремонт фары Лады Калины довольно прост и демонтаж-монтаж элемента не займет много времени. Конечно, при разрушении корпуса потребуется замена всего элемента. Как показывает опыт, при обрыве крепежных элементов, так называемых «ухи» фара не меняется, а поврежденная часть просто «паяется». Это намного дешевле, чем менять целый элемент.
