Замена радиатора печки на Лада Калина: основной способ и без снятия панели (+фотоотчет)

Замена радиатора отопителя на Ладе Калине проводится не часто, но если случилась поломка, то проблемами не обобраться, поскольку находится он внутри приборной панели. Зачастую автомобилисты доверяют этот процесс автосервису, но находятся и те, кто хочет сделать это своими силами.

На видео замена радиатора печки без снятия торпеды:

Два способа замены радиатора печки

Существует два способа замены радиатора отопителя на Калине. Один простой, но требует придельной аккуратности, поскольку существует вероятность попадания охлаждающей жидкости на ЭБУ (не удачное расположение ЭБУ тому виной). Второй сложный, поскольку требует демонтажа многих деталей. Стоит рассмотреть оба способа.

Вариант первый (без снятия панели)

Начнем с более простого способа демонтажа. Рассмотрим последовательность действий:

1. Снимаем «клемму-минус».
2. Демонтируем кожух руля. Для этого необходимо выкрутить 4 болта крепления.
3. Снимаем накладки педалей.


   Сняли руль и педальный узел

4. Педаль акселератора утапливаем до конца, и откручиваем крепление тормоза.


   Откручиваем крепление тормоза на Лада Калина

5. Снимаем патрубки радиатора отопителя.
6. Отпиливаем нижнюю часть панели.

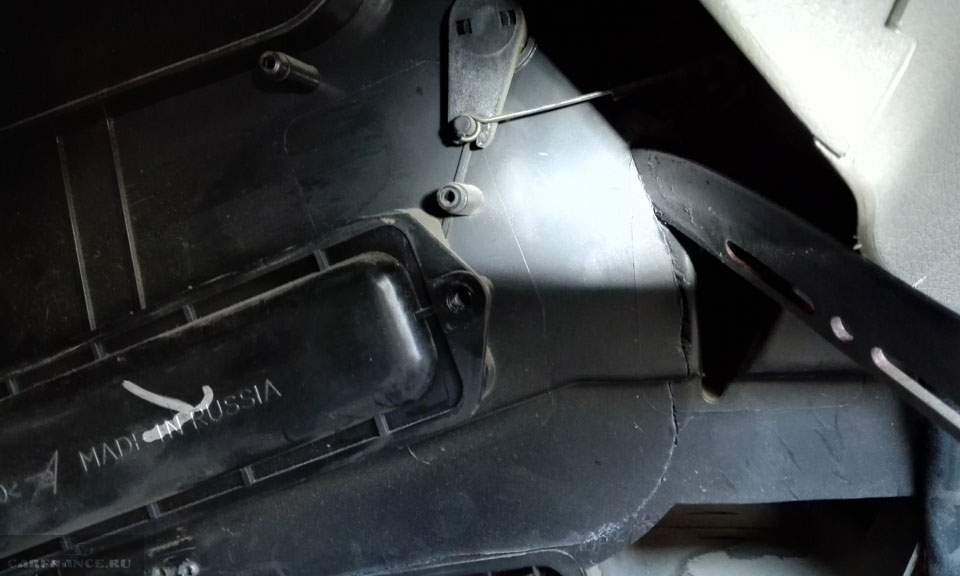

   Начинаем пилить



   Отпиленный кусок с панели

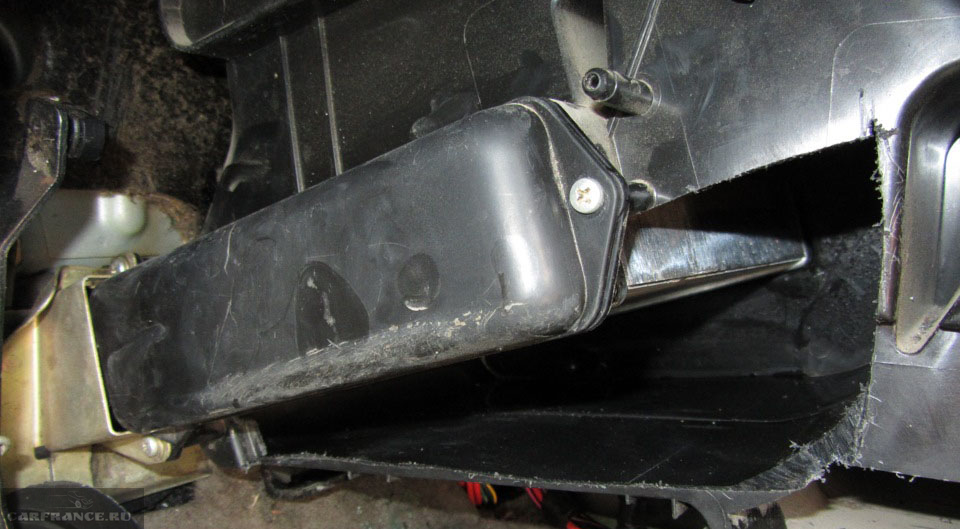

   Отпиленное отверстие
7. Вынимаем радиатор. Здесь придется немного помучаться, поскольку деталь выйдет только в одном положении. Некоторые Калиноводы пилят радиатор пополам, но так будет залит салон.


   Можно отпилить радиатор

8. Для монтажа, необходимо укоротить патрубки на 1,5-2 см, чтобы устанавливать было легче.
9. Вот одеваются шланги. Они разные по ширине, с разных сторон.


   Обратите внимание! Шланги одеваются с разных сторон

10. Сборку проводим в обратном порядке.
11. Приклеиваем часть панели обратно.


    Видны места склейки. Эпоксидка!

Таким способом, радиатор отопителя меняется более легко.

Вариант второй

Рассмотрим, второй, более тяжелый способ замены радиатора отопителя на Калине:

1. Для замены узла необходимо будет демонтировать панель приборов.


   Полный разбор панели приборов (пилить ничего не потребуется)

2. Электронный блок управления отводим в сторону, чтобы случайно его не повредить.
3. Демонтируем радиатор отопителя.
4. Сборка проводится в обратной последовательности.

Самое тяжелое в этом способе – это демонтировать панель приборов, поскольку придется выполнить множество операций и не повредить при этом дорожки, а то лампочки могут перегореть, и в целом панель приборов может выйти из строя!.

Подбор запчасти

К выбору радиатора печки стоит подходить тщательно, поскольку менять его достаточно неудобно. Основная часть автомобилистов выбирает оригинальную деталь, которая доступна в продаже. Но мало кто знает, что существует несколько аналогов.

Рассмотрим, варианты радиатора отопителя на Калину, их каталожные номера:

• 1118-8101060 – это артикул оригинального каталожного номера радиатора отопителя на Калину. Он идеально становится на посадочное место и не требует доработок. Средняя стоимость по РФ составляет 1500-1700 рублей.


  Оригинальный радиатор печки и шланги

• Существует несколько аналогов, которые по качеству исполнения, ничем не уступают оригиналу. Так, на Калину подходят запчасти следующих производителей: Pekar (1118-8101060), Fenox (RO0001O7), Luzar (LRH 0118). Средняя стоимость аналога составляет 1200-1500 рублей.

Радиатор печки Крафт

Причины выхода из строя

Причин выхода из строя радиатора печки не много, но их необходимо знать. Рассмотрим, основные из них:

1. Засоренность радиатора, которая привела к давлению, вследствие чего возник пробой трубки внутренней части.


   Антифриз течёт в салон из-за пробоя в радиаторе печки

2. Воздушная пробка, также может послужить причиной течи радиатора.
3. Износ. Частое использование печки приводит к износу внутренних стенок трубок.

Пожалуй, это основные причины, но могут возникать и другие вследствие эксплуатации автомобиля.

Выводы

Таким образом, становится понятно, что замена радиатора отопителя на Калине дело не из простых. Но и как у всех «жигулей» требует разборки торпеды. Конструкторы с годами не предусмотрели упрощение конструкции, как например на Волге. В среднем радиатор отопителя на Калине служит порядка 3-4 лет. Так, что если срок эксплуатации именно такой, стоит готовиться к нелегкой задаче замены этого узла.
