Замена датчика скорости на ВАЗ-2112 своими руками

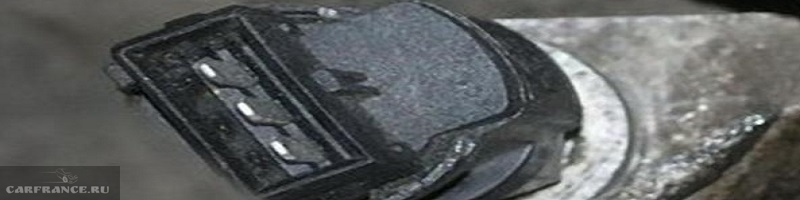

Датчик скорости на ВАЗ-2112

Если на вашем автомобиле перестал функционировать спидометр или одометр на приборной панели, а стрелка, указывающая на скорость автомобиля показывает просто нелепые значения, значит на вашем автомобиле вышел из строя датчик скорости. Заменить это устройство не составит труда даже тем, кто не сталкивался с подобной проблемой ни разу, потому как она доступна для ремонта даже своими руками, ниже мы подробно расскажем, как.

На видео подробно рассмотрен процесс замены датчика скорости на ВАЗ-2112:

Принцип работы датчика скорости

Датчик скорости расположен в коробке переключения передач (какое масло лить в коробку здесь) и предназначен для сбора информации от КПП о количестве оборотов, передающихся на ведущие колеса с дальнейшим преобразованием их в электронный сигнал и пересылкой на ЭБУ (электронный блок управления – прим.).

В зависимости от года выпуска автомобиля в КПП вмонтированы разные виды датчиков. До 2006 года, располагалась старая модификация в виде штока с шестернёй, а позже выпущенные модели оснащались полностью электронным устройством.

Какой датчик выбрать?

Если замена датчика не связана с его загрязнением или обрывом колодок в проводами, то необходимо провести его замену согласно артикулам от производителя:

  • Старый механический тип — 2110-3843010F.
    Датчик скорости ВАЗ-2112 старого типа

    Датчик скорости старого типа

  • Новый электронный тип — 2170-3843010.
    Датчик скорости ВАЗ-2112 нового типа (образца)

    Датчик скорости нового типа

При выборе старого типа датчика, обращайте внимание на то, из чего он сделан. Модели из пластика не долговечны и способны причинить ещё больше неисправностей, когда сломаются внутри КПП.

Основные неисправности

Среди явных неисправностей датчика скорости на ВАЗ-2112 можно выделить явные:

Диагностика датчика скорости

Провести диагностику устройства с механическим приводом не составит большого труда. Достаточно подключить провод питания к вытащенному датчику и провернуть его шестерёнку. Если датчик исправен, то на спидометре стрелка изменит своё положение.

Провести диагностику электронного аналога также не будет сложно. Достаточно лишь прикоснуться одним металлическим концом на средний контакт разъёма, а другим о корпус двигателя. При исправном датчике стрелка начнёт шевелиться.

Порядок замены

Для того, чтобы произвести замену, не потребуется никаких навыков, достаточно следовать нашей инструкции.

На старых моделях

  1. Отключаем минусовую клемму на АКБ.
  2. На старых моделях он расположен в верхней части КПП, добираемся со стороны дроссельной заслонки.
  3. Если мешаются хомуты, ослабляем их.
  4. Отжимаем фиксирующие скобы от колодки.
  5. При помощи ключа на «17» выкручиваем его.
    Датчик скорости ВАЗ-2112 вблизи посадочное отверстие

    Датчик скорости старого типа на месте фиксации.

  6. Затем выворачиваем гайку крепления привода.
  7. Устанавливаем новый датчик в аналогичном порядке снятия.
    Извлечение датчика скорости ВАЗ-2112

    Датчик демонтирован.

Закручивайте датчик аккуратно, строго по часовой стрелке.

На новых моделях

  1. Отключаем минусовой провод от АКБ.
  2. Также ослабляем хомуты гофры если мешают и убираем их в сторону.
  3. Отключаем колодку питания от датчика.
  4. При помощи ключа на «10» откручиваем болт фиксации.
    Датчик скорости ВАЗ-2112 установлен в КПП рядом фишка питания

    Датчик скорости на посадочном месте

  5. Путём небольших покачиваний извлекаем из места фиксации.
  6. Ставим новый датчик и подключаем всё в аналогичном порядке снятию.

Проверяем все элементы на работоспособность

После проведения таких работ, любая проблема, связанная с указателями на панели приборов, должна исчезнуть. Если же она осталась, вам следует обратить наибольшее внимание на состояние проводки всех контактов и соединений.
