Как снять коробку передач на ВАЗ-2114 своими руками: точный порядок демонтажа КПП

Демонтированная коробка передач с ВАЗ-2114

Любой автомобилист сталкивался с тем, что приходилось демонтировать коробку переключения передач. Так, на ВАЗ-2114 это делается идентично первому поколения «Самара-1». В основном это связано с проведением ремонтно-восстановительных операций. Итак, статья расскажет, как снять КПП с автомобиля, а также поведает о некоторых нюансах и тонкостях процесса.

Видео о снятии КПП на ВАЗ-2114

Видеоматериал расскажет, как демонтировать коробку передач с автомобиля, а также поведает о некоторых нюансах процесса.

Устройство КПП

Коробка передач в снятом и разобранном виде на ВАЗ-2114

Коробка передач в снятом и немного разобранном виде

Перед тем, как преступить к процессу, необходимо изучить структуру коробки передач, а также ее устройство. Это необходимо для того, чтобы определить причины, по которым нужен демонтаж узла, а также определить посадочные крепления.

Устройство КПП ВАЗ-2114

Схема устройства КПП

Коробка передач:

Процесс снятия коробки передач

Когда стала понятной конструкция элемента, то можно перейти непосредственно к процессу снятия КПП. Стоит отметить, что данная процедура может быть связана с ремонтом узла или вспомогательными операциями, такими как, например, замена сцепления. Итак, рассмотрим, последовательность действий:

  1. Сначала, необходимо установить автомобиль на смотровую яму, поскольку КПП снимаемся вниз.

    ВАЗ-2114 на яме

    Вид автомобиля со смотровой ямы

  2. Снимаем «клемму-минус», чтобы обесточить автомобиль.

    Снимаем клемму с АКБ ВАЗ-2114

    Проводим демонтаж клеммы АКБ

  3. Демонтируем защиту ДВС снизу, если она присутствует.

    Демонтаж защиты ДВС ВАЗ-2114

    Снимаем защиту картера

  4. Снимаем передние колеса.

    ВАЗ-2114 со снятыми колесами

    Демонтируем передние колеса

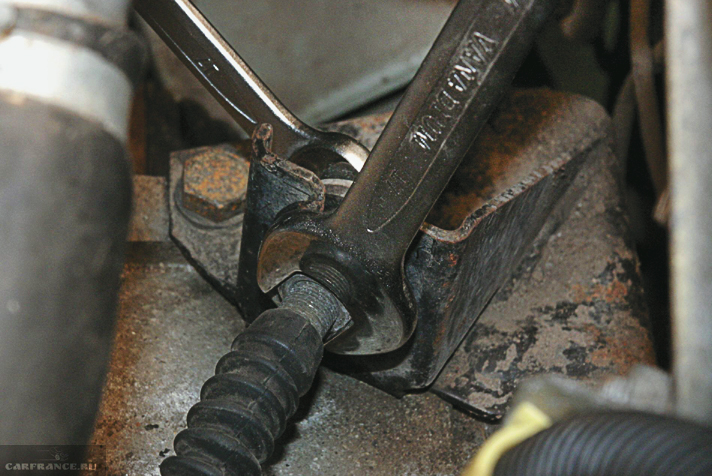

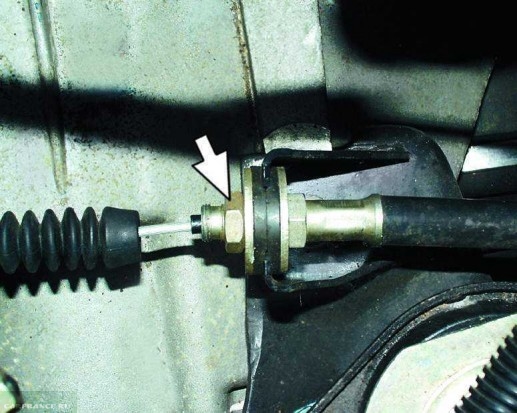

  5. Отключаем трос спидометра и привода сцепления.
  6. Далее, необходимо отключить привод кулисы.

    Демонтаж карданчика выбора штока ВАЗ-2114

    Снимаем карданчик штока

  7. Со стороны коробки передач необходимо снять подушку двигателя.

    Опора ДВС ВАЗ-2114

    Снимаем опору двигателя ВАЗ-2114

  8. Теперь, когда подготовительные операции пройдены, перейдем к снятию необходимого узла. Сливаем масло с КПП.

    Слив масла КПП ВАЗ-2114

    Сливаем масло с КПП

  9. Вынимаем с посадочных мест внутренние ШРУСы.

    Демонтаж внутренних шрусов ВАЗ-2114

    Вынимаем шрусы с КПП

  10. Демонтировав крепления, отсоединяем коробку переключения передач от двигателя.

    КПП ВАЗ-2114

    Снимаем коробку передач

  11. Проводим демонтаж узла полностью.
  12. При необходимости, сборку проводим в обратном порядке.

Причины демонтажа

Механизм выбора передач на ВАЗ-2114

Механизм выбора передач снятый с КПП

Как было сказано ранее, коробка передач демонтируется для проведения ремонтно-восстановительных операций. Пожалуй, это основная причина, но стоит рассмотреть вопрос снятия узла более детально:

  • Первой причиной и основной, при которой потребуется снятие коробки передач – это ремонт непосредственно этого узла.
  • Замена сцепления становиться второй основной причиной демонтажа КПП.
  • Наравне с предыдущими причинами, снятие узла потребуется при полном демонтаже главного силового агрегата.
  • Другие причины, по которым может потребоваться демонтаж коробки передач, такие как: ремонт передней части кузова после ДТП, стапельные работы, ремонт ходовой части и подвести, а также прочие.

Выводы

Демонтировать коробку переключения передач на ВАЗ-2114 под силу большинству автомобилистов, поскольку конструкция не сложная, а сам процесс займет максимум 5-6 часов с подготовительными операциями. Конечно, если процесс показался достаточно сложным, всегда можно обратиться в автосервис, где за большие деньги все сделают быстро и качественно, но настоящий автомобилист дойдет до всего сам.
