Проверяем катушку зажигания на ВАЗ-2114 с 8-ми клапанным инжекторным двигателем при помощи мультиметра

Система зажигания инжекторных автомобилей ВАЗ первого поколения, конечно, далека от совершенства, но и менее требовательная к обслуживанию и к квалификации мастера. Именно поэтому проверить катушку зажигания на ВАЗ-2114 может даже не слишком опытный водитель. А проверять её придётся, если зажигание будет работать некорректно или же двигатель просто отказывается запускаться.

Видео с проверкой модуля зажигания и указанием эталонных значений:

Как проверить катушку зажигания: диагностика и симптомы поломки

Проще всего это сделать, конечно, не своими, а чужими руками на сервисе. Но до него нужно ещё доехать. Если автомобиль наглухо отказывается запускаться, то среди прочих причин, виноватой может быть и катушка зажигания. Если в арсенале водителя есть сканер ошибок или диагностический адаптер для диагностики с передачей данных по технологии Блютус — отлично.

Для этого нужно иметь специальное приложение, установленное на смартфон и тогда можно с большой долей точности установить, что причина кроется именно в катушке.

Вот основные коды ошибок, которые скажут о неисправностях системы зажигания инжекторных восьмиклапанных ВАЗ-2114:

• Р3000-3004 — нет искры в цилиндре (крайняя цифра), ничего конкретного эти коды не скажут, но намекнут, где искать причину;
• Р0351 — типичная ошибка, говорящая об обрыве в модуле на обмотках первого и четвёртого цилиндров;
• Р0352 — тот же обрыв, но на обмотках остальных двух цилиндров, второго и третьего.

Это все, что может сказать сканер, модуль или специальное приложение. Не каждый из этих кодов говорит, что катушку пора выбрасывать, иногда причина может быть не столько в катушке, сколько в высоковольтных проводах или свечах.

Пробой на изоляторе свечи

Именно поэтому перед тем как проверить катушку зажигания на ВАЗ-2114 стоит идти от простого к более сложному.

Цена катушки зажигания ВАЗ-2114 и её замена

Самое простое — замена катушки. С этим справится даже школьник. Для второй Самары нужно купить новый модуль зажигания 43 3705. Эта же катушка используется на десятках, на Приорах и на 1118 с инжекторными восьмиклапанными двигателями.

При этом электронная система управления, вероятнее всего, будет иметь индекс М7-9-7. Цена новой катушки в пределах 1 200 рублей.

Снимается и устанавливается катушка в таком порядке:

1. Отключаем минусовую клемму аккумулятора или используем кнопку отключения массы, если она установлена.


   Клемму долой!

2. Снимаем колпачки с наконечниками со свечей.
3. Отсоединяем низковольтный управляющий контур. Для этого отгибаем фиксирующую скобу, после чего можно снимать колодку с контактами.


   Демонтируем штекер питания катушки зажигания

4. Вынимаем высоковольтные провода из катушки, заодно проверяем их состояние пока визуально.
5. Откручиваем болты крепления самого корпуса модуля. Их должно быть три.

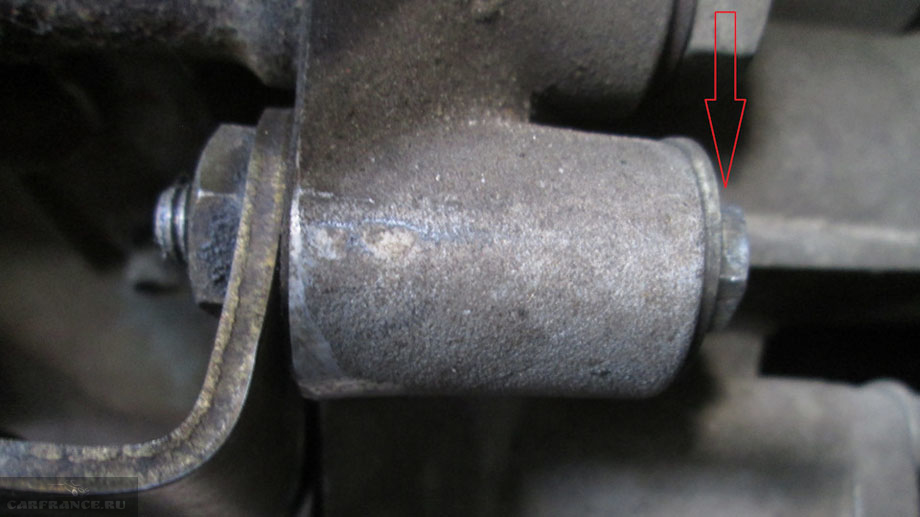

   Первый болт

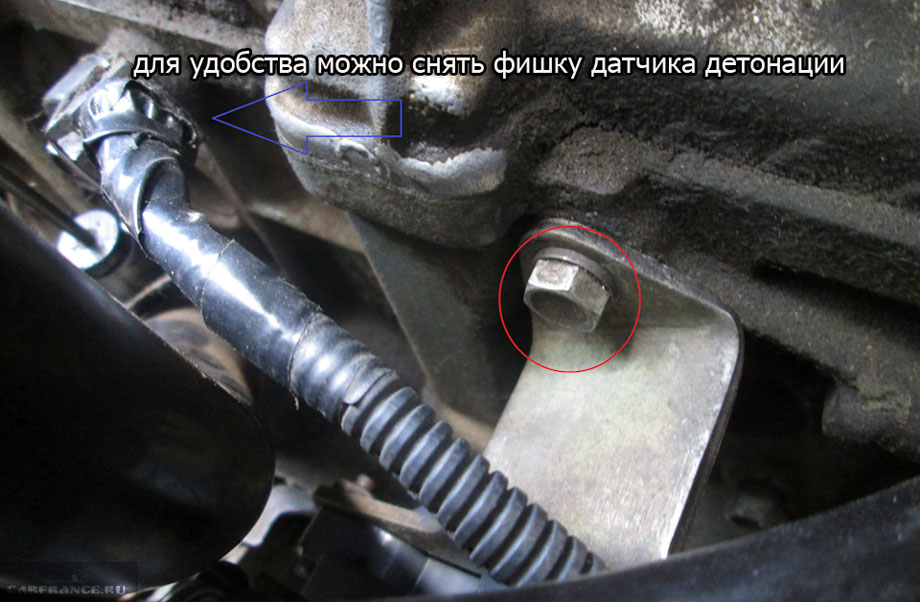

   Второй болт

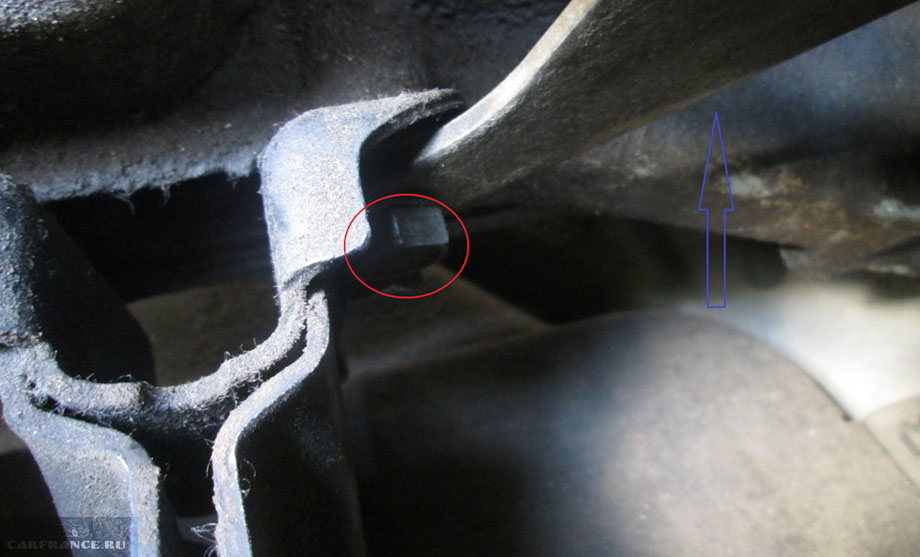

   Третий болт

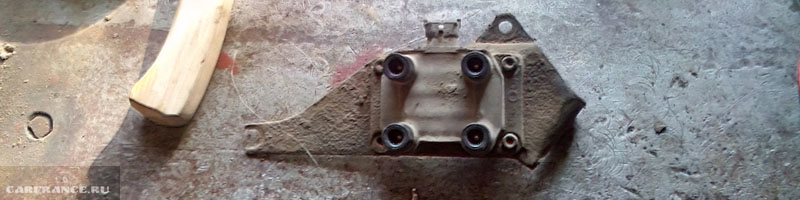

6. Снимаем с двигателя модуль с кронштейном в сборе.
7. Демонтируем кронштейн шестигранным ключом.


   Откручиваем пластину крепления катушки

8. Устанавливаем новую катушку зажигания в обратном порядке, при этом не надо путать высоковольтные провода местами.

Новый модуль установлен. Тем не менее мы проверим для профилактики и старый модуль. Для этого есть несколько способов.

Способы проверки своими руками (необходим мультиметр)

Заменили? Вот и отлично. А теперь, прежде чем выбрасывать старую катушку зажигания на свалку истории, проверим её на работоспособность. Если двигатель после замены стал работать как часы, значит дело было, действительно в катушке. Хотя, могут быть нюансы.

Вот ещё три способа убедиться в том, что старая катушка не работала корректно:

1. Измеряем сопротивление между парными контактами на вторичной обмотке. Берём мультиметр, устанавливаем его в режим омметра и устанавливаем щупы к выводу для фиксации высоковольтных проводов первого и четвёртого цилиндров. На дисплее должно показаться значение в пределах 5,5 кОм. После этого то же самое делаем с выводами для проводов второго и третьего цилиндров. Значение сопротивления должно быть одинаковым. Минимальная погрешность не может превышать ста Ом.


   Необходимо мерить в отмеченных кружочками контактах

2. Собственно, с самой катушкой мы больше ничего сделать не сможем. Проверяем контакты управляющей низковольтной цепи. Устанавливаем один щуп на массу мотора, второй — на один из контактов контактной колодки. При включённом зажигании на нем должно быть стандартных 12 Вольт. Эту же историю повторяем со вторым контактом.
3. Если нет напряжения на контактах, виноватыми в этом могут быть как обрывы проводов, так и перегоревший предохранитель. Проще проверить предохранитель. Он находится в салоне на центральной консоли сбоку, со стороны пассажира. Предохранитель катушки будет самым нижним, третьим, с номиналом 7,5 А. Если он цел, а напряжения на контактной группе так и не появилось, видимо, придётся искать обрыв провода.

Выводы

Такими способами можно быстро вычислить неисправность самой катушки зажигания или же управляющих проводов. Удачного всем ремонта!
