Снимаем решётку радиатора на Рено Дастер: два способа +видео

Демонтаж радиаторной решётки Дастер

На Рено Дастер снятие решётки радиатора можно провести «быстрым методом». Бампер при этом останется на месте, но официально такой манёвр запрещён. Есть и другой способ, когда снимают узел в сборе. Этот «узел» включает в себя бампер с решёткой снизу, и на бампере закреплена «верхняя» решётка. Данный метод является стандартным. Он рассмотрен в конце обзора, а сейчас поговорим о более быстром и рискованном методе.

Пример на видео ниже: демонтаж не идёт без жидкости WD-40.

Демонтаж решётки отдельно от бампера

Трудность в том, что решётку придётся отгибать. А это чревато поломкой «пластиковых рожков». Если готовы рискнуть, читайте дальше.

Нам понадобится гибкая отвёртка Torx с наконечником T20. Ключом Torx T30 выкручивают четыре винта сверху. Тут всё просто, но решётку потребуется отогнуть вперёд.

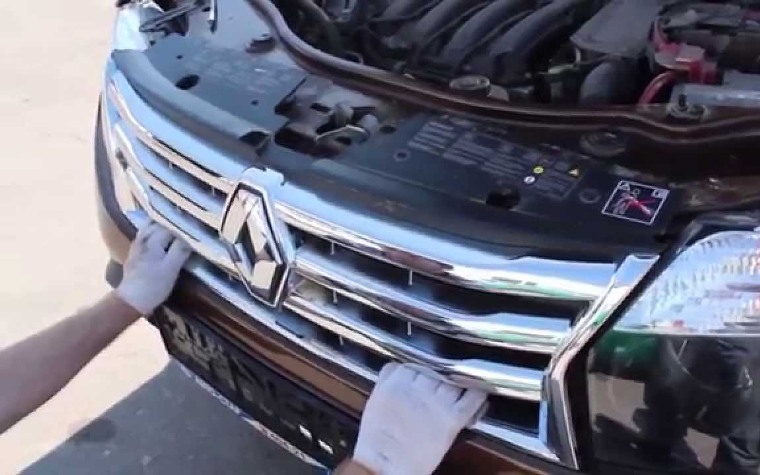

Верхняя решётка Дастер, снять

Операция не по регламенту

Гибкой отвёрткой надо подлезть к саморезам сбоку. Они закреплены на одном уровне с центральной точкой эмблемы.

Когда саморезы будут выкручены, попробуйте вывести решётку из пазов (см. рис.). Каждый «рог» оканчивается пазом, в который помещён выступ решётки.

Верхняя решётка Дастер, снять

Крепёж из пластика

Если справились с боковыми креплениями, то с «центральным отрогом» всё получится быстро. Надо отвести вверх пластиковый выступ, наклонив затем решётку вперёд. Крепление должно сразу отщёлкиваться.

Бампер и решётка «сшиты» друг с другом пластиковыми язычками. Они идут в один ряд, по 5 с каждой стороны. И снять решётку радиатора Рено Дастер, а не выломать её, можно только отщёлкнув все 10 язычков.

Нижнюю решётку тоже можно снять

К нижней решётке снаружи подобраться нельзя. Поэтому придётся снимать бампер. Весь узел в сборе помещают на плоскую поверхность, а затём отвёрткой отщёлкивают пластиковые язычки. Сначала, конечно, необходимо удалить щитки (см. рис.).

Нижняя решётка Дастер, снять

Доступ к решётке закрывает щиток

Никаких саморезов или винтов в конструкции не используется – только пластиковые крепления. Перечислим их здесь:

  • Каждый щиток фиксируют 5 отдельных язычков;
  • 9 язычков удерживают саму решётку (4 снизу и 5 сверху).

Когда демонтаж не нужен

Если верхнюю решётку слегка отогнуть, выкрутив четыре винта Torx, то установить защитную сетку можно сразу. Шаг сетки обычно равен 5-7 мм.

Защитная сетка Дастер, монтаж

Вкладываем сетку в «конверт»

Подойдёт типоразмер «370 на 250 мм». Причём, нужны две одинаковые детали. Их устанавливают по обеим сторонам, подгоняя форму при установке.

Каждый лист сетки вкладывается в паз. Дополнительный крепёж не понадобится. Листы будут прижаты решёткой радиатора. И этого окажется достаточно.

Снимаем узел в сборе

Здесь не придётся ничего отгибать или отщёлкивать. Впрочем, откручиванием саморезов дело тоже не обойдётся.

Итак, ключом Torx T30 надо выкрутить 9 винтов: 4 сверху, 5 снизу. Точки крепежа отмечены стрелками.

Крепление бампера Дастер, винты T30

Винты Torx T30, 9 шт.

Главное – не откручивать винты, которые держат подрамник (красная стрелка).

Внутри подкрылка закручены саморезы T20. Два из них соединяются с бампером. Один установлен ближе к кромке крыла, второй – в самом низу (см. фото).

Крепление бампера Дастер, саморезы T20

Саморезы T20, 2 + 2 шт.

Нижний саморез лучше выкручивать из ямы. Других винтовых креплений конструкция не содержит.

Защёлки

Пластиковые защёлки соединяют боковую часть бампера с крылом (см. рис.). Начиная с угла, бампер просто отводят в сторону. Пазы выйдут из креплений сами.

Крепление бампера Дастер, защёлки

Каждая защёлка удерживает один паз

Можно отстёгивать защёлки, дотягиваясь до них отвёрткой. Но это – не обязательно. Когда бампер ничем не удерживается, весь узел легко снимается. Главное – не относить его на большое расстояние! Совет касается тех, у кого есть оптика ПТФ.

Мы рассмотрели, как снять решётку радиатора Рено Дастер, следуя штатной инструкции.

Отключение ПТФ

Допустим, что демонтаж выполнен, то есть бампер с решёткой уже снят. Остаётся последнее действие – отключить противотуманные фары.

Разъём ПТФ, бампер Дастера

Перед отключением

Действовать будем так:

  • Аккуратно укладываем всю конструкцию на расстоянии 10-20 см от авто;
  • Отключаем разъём, закреплённый на левом крыле.

То же самое предусмотрено регламентом. Отключить разъём перед снятием бампера было бы не возможно.

Артикулы

Список из каталога Рено:

  • 620220025R – бампер без ПТФ
  • 620220030R – бампер с ПТФ
  • 622231300R – кронштейн крепления к кузову, левая сторона
  • 622220011R – то же, правая сторона
  • 620931777R – адсорбер (усилитель) пластиковый
  • 752102945R – дополнительный усилитель
  • 623825665R – решётка внешняя (хром)
  • 623100260R – решётка внутренняя (чёрный пластик)
  • 6001549321 или 8200597650 – держатель ПТФ правый
  • 6001549322 или 8200597649 – держатель ПТФ левый
  • 622540008R – решётка нижняя
  • 214998574R – щиток (воздуховод), левая сторона
  • 214949303R – то же, правая сторона

Надеемся, вопросов здесь не возникнет.

Все артикулы относятся к авто 2010 модельного года. Детали для рестайлинговой версии – другие: 620226895R – это бампер, и т.д.

Подбор аналогов

Качественный пластик выпускают фирмы Breckner и NPA. Неплохо выглядит и тайваньский бренд Api. А компания Asam S.A. (Румыния) изготовляет крепёж.

  • Бампер без ПТФ – Breckner BK71303; NPA NP513-07211; Api DC6000000-0000;
  • Бампер с ПТФ – NPA NP513-07212; Api DC6000000-1000;
  • Кронштейн левый – NPA NP513-07235; ASAM 80133;
  • Кронштейн правый – NPA NP513-07236; ASAM 80132;
  • И так далее.

Выкройка нижней сетки

Не выполнив демонтаж бампера, снять нижнюю решетку радиатора на Рено Дастер нельзя. Это – закон. Его можно обойти, закрепляя сетку снаружи. Подходящая выкройка у нас есть.

Шаблон нижней решётки радиатора Дастер

Размеры и радиусы проставлены без ошибок

Изготовьте шаблон из бумаги. Приклейте этот шаблон к сетке. Осталось вырезать деталь по контуру, и всё будет готово.

Деталь под названием «сетка радиатора» устанавливается поверх решётки. А крепёжными элементами пусть служат стяжки. Цвет стяжек – чёрный, материал – пластик.

Видео установки сетки на решётку радиатора от ООО «Русская Артель»
