Меняем задние тормозные колодки на ВАЗ-2112 своими руками

Тормозная система автомобилей ВАЗ периода барокко, десятое семейство, фактически не отличается от тормозов восьмёрок и девяток. Пожалуй, это одна из немногих легковых машин, в которой в то время применяли барабанные тормоза. Тем не менее их нужно обслуживать, и если кто-то ещё не успел поменять их на дисковые, то всё, что можно прочитать ниже, поможет правильно заменить задние тормозные колодки на ВАЗ-2112 и других Ладах десятого семейства.

На видео показан подробный процесс замены задних тормозных колодок на ВАЗ 2110-2112.

Необходимый для замены инструмент

Необходимый минимум. Может пригодиться ещё и молоток

Так вот, для правильной замены пригодится несколько инструментов, которых нет в стандартном наборе, а кроме них, будут необходимы:

• противооткатный башмак, кирпич из красной глины на крайний случай тоже отлично подойдёт;
• баллонный ключ;
• штатный набор ключей;
• деревянный брусок;
• приличный молоток;
• мощное шило или длинная тонкая отвёртка;
• плоскогубцы, круглогубцы;
• чистая тормозная жидкость или волшебная аэрозольная WD-40.

Собственно, после покупки новых тормозных колодок можно одевать перчатки и приступать к работе.

Демонтаж тормозных барабанов ВАЗ-2112, технология

Сам процесс замены прост и понятен, достаточно просмотреть фото и краткие пояснения и приступать, даже если работа выполняется впервые. Само собой разумеется, что надо обеспечить комфортные условия для работы. По крайней мере, установить машину на ровную поверхность, подложить под передние колеса противооткатные кирпичи и включить первую передачу. Теперь можно срывать болты баллонным ключом.

Далее работаем по простому алгоритму:

1. Устанавливаем домкрат и проверяем, лежит ли противооткатный башмак под передним диагонально противоположным колесом. Если лежит, поднимаем автомобиль на домкрате и снимаем колесо. Видим грязный тормозной барабан.


   Сорванные гайки потом проще открутить.

2. Ослабляем до конца трос ручника. Если этого не сделать, могут быть сложности с демонтажом барабана со ступицы. Дело в том, что барабан может иметь износ с внутренней стороны, на рабочей поверхности и если колодки не отпустить до конца, накладка может цепляться за кромку выработки, мешая тем самым демонтировать барабан. Если трос свободен, продолжаем работу.
3. Для доступа к тормозному механизму необходимо снять барабан, для этого откручиваем направляющие штифты.


   Тормозной барабан и шпилька

4. Руками пытаемся снять барабан, если он не поддаётся, можно слегка простучать молотком по его внутреннему диаметру посадки на ступицу. Если это не поможет, смочить место контакта ступицы и барабана аэрозольной WD-40 или тормозной жидкостью. Должно пройти некоторое время, чтобы магия «вэдэшки» заработала. Теперь несильными ударами со стороны подкрылка выбиваем барабан.


   Вращающимися движениями тянем тормозной барабан на себя

5. Внутренняя рабочая поверхность не должна иметь глубоких царапин, а наличие трещин или сколов, естественно, недопустимо.


   Этот тормозной барабан только на свалку. Видны канавки, он своё уже отходил



   Осматриваем барабан на предмет износа: задиры и прочее/ Этот тормозной барабан в хорошем состоянии

6. Когда барабан демонтирован, мы можем оценивать состояние всего тормозного механизма.


   Тормозной механизм без барабана. Видно тормозной цилиндр, стягивающие пружины и сами колодки

Пользуемся случаем и проверяем целостность пыльников на рабочем цилиндре, осматриваем тормозной щит на предмет отсутствия потёков. В идеале под барабаном должно быть сухо и чисто. Пятна тормозной жидкости и потёки могут говорить о неисправности тормозного цилиндра, а их устранение затянет работу на час-другой.

Меняем задние тормозные колодки

Если осмотр показал, что с механизмом всё в порядке, можно приступать к демонтажу непосредственно колодок.

Производитель допускает минимальную толщину накладки в 1,5 мм, тем не менее это критическая толщина. Менять элемент стоит и при толщине около 2-3 мм.

Дальше все просто:

1. Снимаем наконечник с рычага, шплинт, не потеряйте шайбу.


   Вынимаем шплинт

2. Вынимаем рычаг ручного тормоза. Теперь надо снять распорную планку. Её можно снять и позже.


   Пружину можно снимать и плоскогубцами

3. Снимаем пружины. Тут придётся поиграться, если под руками нет подходящего инструмента — а это длинная прочная отвёртка или хорошие круглогубцы. Поддеваем пружину за крюк и вынимаем его из отверстия в колодке.


   Снимаем колодку и пружины

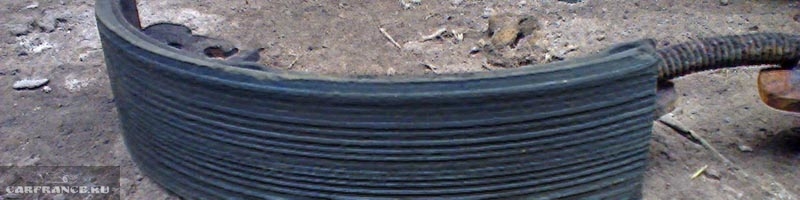

4. Всё, колодки можно снимать. Смотрим, до чего мы довели накладки, чистим тормозной щит от пыли и грязи, ещё раз убеждаемся в том, что рабочий цилиндр не течёт и пыльники в порядке.

Установка новых колодок

Колодки устанавливаются в обратном порядке, но предварительно стоит утопить поршень рабочего цилиндра до упора, иначе впоследствии мы можем не установить тормозной барабан.

Крепим наконечник троса к рычагу

Устанавливаем новые колодки, шплинтуем тягу ручника, с помощью отвёртки устанавливаем стяжную пружину, не забыв о распорной планке. Её можно вставить и позже, кто как привык. Контролируем, чтобы трос, точнее его рубашка, не тёрла о движущиеся части. Можно устанавливать тормозной барабан.

Новые колодки установлены

Схема заднего тормозного механизма (тормозной барабан)

Допустим, мы уверены в том, что задние колодки приказали долго жить и их необходимо заменить новыми. Ещё десять-пятнадцать лет назад никто и не думал выбрасывать старые изношенные колодки, на них рачительно меняли накладки, проклёпывали и сажали на специальный клей.

Сейчас с этим проще, публика стала богаче и может себе позволить заменить элемент целиком. Чтобы не забыть, как выглядит задний тормозной механизм, ниже размещена схема.

Схема тормозного механизма

Выбор тормозных колодок (опрос)

 Загрузка ...

Выводы

Замена колодок на ВАЗ-2112 займёт не более 20 минут на каждой стороне. И ещё — ни в коем случае нельзя менять колодки только на одной стороне, только синхронно на обоих колёсах, а для чистки тормозного механизма крайне не рекомендуется использовать топливо и агрессивную химию. Удачной всем работы, крепких тормозов и добрых дорог.
