Меняем прокладку головки блока цилиндров на ВАЗ-2114 8-ми клапанный двигатель (видео внутри)

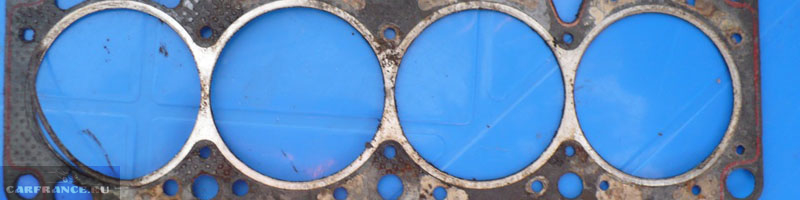

Прокладка ГБЦ на ВАЗ-2114 вблизи

Наверное, многие автомобилисты сталкивались с тем, что приходило время менять прокладку головки блока цилиндров на ВАЗ-2114. Процедура эта трудоёмкая и под силу не каждому, но при желании с этим процессом можно справиться самостоятельно. Конечно, потребуется снять саму головку блока и выполнить ряд операций, которые требуют неких знаний в строении двигателя.

Видео о замене клапанной крышки на ВАЗ-2114 (двигатель 8 клапанов)

Видеоматериал расскажет, как заменить прокладку головки блока, а также поведает о некоторых тонкостях и нюансах.

Схема строения двигателя ВАЗ-2114

Прокладка ГБЦ на ВАЗ-2114 вблизи двигатель снят

Прокладка ГБЦ вблизи (двигатель снят)

Для того, чтобы понять процесс и принцип замены прокладок двигателя, необходимо знать строение и последовательность деталей в главном силовом агрегате.

Итак, рассмотрим, устройство мотора ВАЗ-2114:

Схема ДВС ВАЗ-2114

Схема и устройство двигателя

Номер деталиНаименование запчасти
12108-1003298Гайка
22108-1003278-01Шайба
32108-1003277-01Втулка
32108-1003277-02Втулка
42108-1003274Шпилька крышки
52111-1003260Крышка головки цилиндров
62108-1003271Болт М12х1,25х135
72108-1003265Шайба
814328201Заглушка 10 чашечная
914329101Заглушка 30 чашечная
101118-1003011Головка блока цилиндров
112101-1002042Втулка
1214329201Заглушка 36 чашечная
1310158601Заглушка 16 сферическая
1411183-1002011-10Блок цилиндров
1514234330Болт М10х1,25х65
162108-1003284-10Кольцо уплотнительное
172111-1003284Кольцо уплотнительное
182111-1003286Болт
192111-1003288-10Заглушка
2010725911Гайка М6 низкая
2111197773Шайба 6 пружинная коническая
2213541221Шпилька М6х22
232108-1003270-10Прокладка крышки
232108-1003270-11Прокладка крышки головки цилиндров
2421083-1003020-10Прокладка головки
2421083-1003020-11Прокладка головки
252112-3855020Датчик детонации
252112-3855020-01Датчик детонации
252112-3855020-02Датчик детонации
252112-3855020-03Датчик детонации
262101-1002040Втулка

Процесс замены

Итак, когда понятно основное устройство двигателя, можно перейти непосредственно к процессу замены прокладки. Но сначала необходимо определиться с инструментарием. Итак, что же понадобиться для совершения процедуры: динамометрический ключ, комплект рожковых и накидных ключей, набор головок и трещотка, насадки с набора Torx, отвертки, охлаждающая жидкость для долива, новая прокладка, ветоши, емкости для слива жидкостей.

Теперь, когда всем обзавелись можно приступить непосредственно к процедуре замены:

  1. Снимаем «клемму-минус».

    Снимаем клемму с АКБ ВАЗ-2114

    Обесточиваем автомобиль сняв минус-клемму с АКБ

  2. Демонтируем защитный кожух ГРМ.

    Демонтируем кожух ГРМ ВАЗ-2114

    Проводим снятие кожуха ГРМ

  3. Выставляем метки ВТМ.

    Схема ВТМ ВАЗ-2114

    Выставляем точки ВТМ согласно схеме

  4. Сливаем полностью охлаждающую жидкость с автомобиля.

    Слив охлаждающей жидкости с ВАЗ-2114

    Сливаем ОЖ с ДВС

  5. Сбрасываем давление в топливной системе.

    Сброс давления топлива ВАЗ-2114

    Проводим сброс давления топливной открутив трубки

  6. Отсоединяем приемную отрубу от выпускного коллектора.

    Отделяем приемную трубу от системы выхлопа ВАЗ-2114

    Отсоединяем приемную трубу от коллектора

  7. Снимаем крышку головки блока.

    Снимаем крышку клапанов ВАЗ-2114

    Демонтируем клапанную крышку

  8. Отсоединяем дроссельный узел.

    Отсоединяем дроссель ВАЗ-2114

    Проводим демонтаж дроссельного узла

  9. Снимаем воздушный фильтр.

    Снимаем воздушный фильтр ВАЗ-2114

    Демонтируем воздушный фильтр

  10. Демонтируем топливную рампу в сборе с форсунками.

    Демонтаж топливной рампы ВАЗ-2114

    Снимаем топливную рампу с форсунками в сборе

  11. Фиксируем распределительный и коленчатый вал.

    Фиксация распредвала ВАЗ-2114

    Фиксируем распредвал

  12. Снимаем ремень ГРМ.

    Снимаем ремень ГРМ ВАЗ-2114

    Демонтируем ремень ГРМ

  13. Проводим демонтаж натяжного ролика.
  14. Открутив крепления шестерни распредвала, снимаем ее.

    Снимаем шестерню распределительного вала ВАЗ-2114

    Открутив крепежную гайку, проводим демонтаж шестерни распредвала

  15. Откручиваем крепление и снимаем заднюю крышку.

    Проводим демонтаж задней крышки ВАЗ-2114

    Снимаем заднюю крышку

  16. Демонтируем выпускной патрубок ГБЦ.

  17. Отключаем и снимаем термостат.

    Снимаем термостат ВАЗ-2114

    Проводим демонтаж термостата

  18. Отсоединяем трубки подача и слива топлива.
  19. Откручиваем крепление головки блока.
  20. Демонтируем ГБЦ вместе с прокладкой.

    Снимаем ГБЦ ВАЗ-2114

    Проводим демонтаж ГБЦ вместе с прокладкой

  21. Очищаем поверхность головки блока от старой прокладки, а также остальной грязи и пыли.

    Очищаем поверхность головки ВАЗ-2114

    Очистка поверхности от остатков прокладки

Примечание! Попутно, можно осмотреть состояние поршней и камер сгорания на наличие нагара и копоти. При необходимости «подкинуть» маслосъемные кольца.

  1. Устанавливаем новую прокладку.

    Монтаж новой прокладки ГБЦ ВАЗ-2114

    Устанавливаем новую прокладку

  2. Перед установкой головки проверяем, закрыты ли клапана на 1 цилиндре.
  3. Закручиваем болты крепления ГБЦ согласно со схемой. На первом этапе винты следует затягивать с моментом 20 Н.м, на втором — 69,4–85,7 Н.м, на третьем нужно дотянуть винты на 90 градусов, на четвертом винты окончательно доворачиваем на 90 градусов.

    Схема затяжки ГБЦ ВАЗ-2114

    Схема затяжки болтов ГБЦ

  4. Дальнейшую сборку проводим в обратном порядке.

Не забудьте, что ремень ГРМ надо натягивать с определённым усилием, подробно об этом в материале: «натягиваем правильно ремень ГРМ на ВАЗ-2114 своими руками«.

Выбор прокладки

Кроме оригинальной запасной части существует набор аналогов, который можно устанавливать на ВАЗ-2114. Некоторые из них отличаются высоким качеством, и срок эксплуатации имеют намного выше, чем оригинал. Итак, рассмотрим, какие варианты прокладок существуют на 14-ю серию автомобилей Лада.

Оригинал

21083-1003020 – каталожный номер оригинальной прокладки головки блока. Она идеально садиться по посадочным местам, и рекомендована для установки заводом изготовителем. Производится она на заводе АвтоВАЗ и розничная стоимость составляет 600 рублей.

Аналоги

Кроме оригинальной детали имеется достаточное количество аналогов, которые сертифицированные, и как показывает практика, устанавливаются на автомобили. Итак, рассмотрим, какие прокладки ГБЦ можно установить вместо оригинала:

Наименование производителяКаталожный номерСтоимость в рублях
Master-sport463-915-PCS-MS300
Reinz61-31045-00400
PatronPG2-0151450
Elring463.915500
GlaserH50120-00900
Ajusa100331001000
TrialliGZ 101 70221500
Elring прокладка ГБЦ ВАЗ-2114

Прокладка ГБЦ производства Elring

Требования к прокладке

Меняя и выбирая прокладку ГБЦ всегда необходимо смотреть на качество изделия. Но, какими свойствами оно должно обладать знает не каждый. Рассмотрим, основные требования к этой запасной части:

  • Длительный срок эксплуатации.
  • Упругая деформация.
  • Устойчивость к раскаленным газам.
  • Водо- и маслонепроницаемость.
  • Устойчивость к химическим реакциям и воздействиям.

Если выбранная прокладка головки блока соответствует всем нормам, то ее можно устанавливать на автомобиль.

Признаки неисправности

Итак, когда все моменты рассмотрены, осталось перечислить признаки выхода из строя прокладки ГБЦ:

  1. Из глушителя выходит большое количество белого дыма.

    Белый дым с глушителя ВАЗ-2114

    Белый дым с глушителя — признак неисправности прокладки ГБЦ

  2. Достаточное количество эмульсии на крышке заливной горловины.

    Крышка заливной горловины ВАЗ-2114

    Эмульсия на крышке заливной горловины

  3. В тосоле имеется масляный эффект.
  4. Повысился уровень масла в поддоне.
  5. В бензине прослеживается запах тосола или выхлопных газов.

Прогоревшая прокладка ГБЦ

Подробно об основных признаках пробитой прокладки ГБЦ в этом материале.

Выводы

Заменить прокладку головки блока на ВАЗ-2114 достаточно сложно, поскольку необходимо знать конструктивные особенности данного двигателя, а также иметь опыт проведения таких операций на аналогичных двигателях.

К выбору прокладки стоит подходить серьезно и тщательно, поскольку от ее состояния зависит нормальная работа многих узлов. Если процесс, расписанный в статье, показался достаточно сложным и автомобилист не в состоянии провести операцию самостоятельно, то рекомендуется обратиться на автосервис, где помогут и сделают все быстро и качественно.
