Меняем гидрокорректор фары на ВАЗ-2110 – почему он не работает?

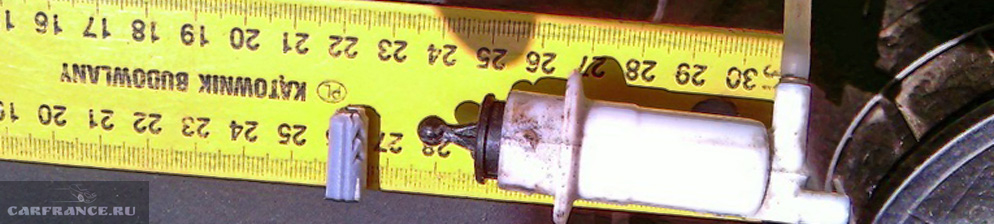

Гидрокорректор фары с точными размерами для ВАЗ-2110
>

Даже при идеально отрегулированном световом пучке дальнего и ближнего света, часто приходится корректировать угол наклона рефлектора фары. Это связано в первую очередь с загрузкой автомобиля. Если по правилам регулировки фар ВАЗ-2110 мы отталкиваемся от нагрузки водитель + передний пассажир, то в реальной жизни при полной загрузке салона от нашей регулировки камня на камне не останется. Задняя часть автомобиля присядет, передняя поднимется и световой пучок будет слепить встречных водителей. Для оперативной регулировки угла наклона рефлектора фары во всех ВАЗ-2110 установлен гидрокорректор.

Принцип работы гидрокорректора фар ВАЗ-2110

Его назначение понятно — не выходя из салона водитель может изменить угол светового пучка относительно дороги. Устройство должно корректно работать сразу с двумя фарами и иметь достаточный диапазон регулировки — максимально увеличить угол наклона рефлектора при полной загрузке задней части кузова, а также свести на ноль регулировку при минимальной загрузке.

Принципиальная схема работы гидрокорректора фар ВАЗ-2110

Принцип работы гидрокорректора фар.

Гидрокорректор ВАЗ-2110, установленный штатно, состоит из:

  • главного гидроцилиндра и переключателя, оба они собраны в едином блоке и установлены слева от руля на передней панели;
  • система гидропривода, магистраль — трубки, которые соединяют элементы системы;
  • рабочие гидроцилиндры, исполнительные механизмы, которые поднимают или опускают рефлектор фары;
  • рабочая незамерзающая жидкость.
Главный гидроцилиндр гидрокорректора фар ВАЗ-2110 и рабочие цилиндры с трубками

Гидрокорректор фар в сборе.

Гидросистема низкого давления позволяет изменять рабочее давление и передвигать шток рабочих цилиндров в пределах 6–7,5 мм. Этого по идее достаточно, чтобы изменить угол установки рефлектора от минимума до максимума и, соответственно, изменять направление угла светового пучка.

Неисправности и диагностика гидрокорректора

Несмотря на простейшую конструкцию, гидрокорректор считается одной из самых ненадёжных систем автомобилей десятого семейства. Конструктивные недоработки, качество материалов и качество сборки заставляют возвращаться к проблеме регулировки фар чуть ли не ежегодно.

При этом ни рабочие, ни главный цилиндры ремонту не подлежат и при выходе из строя требуют замены.

Ручка гидрокорректора фар на панеле ВАЗ-2110

Если не работает регулировка фар — причина в гидрокорректоре.

Признаки неисправности понятны — фары не реагируют на ручку корректора и замерли в одном положении. Самая распространённая неполадка — разгерметизация гидросистемы. Эту неприятность просто вычислить по утечке жидкости из системы, устранить её тоже просто. Достаточно загерметизировать места стыков (на цилиндрах) гидросистемы и проверить её работу ещё раз.

Ещё одна неполадка — течь жидкости через манжеты рабочих цилиндров. Копеечные пластиковые цилиндры никто ремонтировать не собирается, их заменяют новыми. Кстати, цена нового гидрокорректора на ВАЗ-2110 и все машины семейства (артикул 2110–3718010 и 2110-3718010-10) составляет 450–550 рублей в зависимости от производителя. Разница между ними в ходе штока рабочего цилиндра. Для десяток в кузове универсал предусматривается большая загрузка и больший угол регулировки. Соответственно, больший рабочий ход штока цилиндра.

Рабочий цилиндр гидрокорректора фар ВАЗ-2110

Причиной выхода из строя гидрокорректора фар может быть износ манжеты рабочего цилиндра.

Проверить работу системы гидрокоррекции фар можно, измерив рабочий ход каждого из штоков рабочего цилиндра:

  • 2110–3718010 — рабочий ход 6–7,5 мм для седана и хэтча;
  • 2110-3718010-10 — рабочий ход 6–8,5 мм для универсала.

В случае, если гидроцилиндры не работают или рабочий ход не соответствует номиналам, проводим замену и устанавливаем заранее купленный новый гидрокорректор соответствующей модификации.

Замена гидрокорректора ВАЗ-2110

Никаких сложностей при замене возникнуть не должно, для работы нам пригодится только штатный инструмент, а поменять гидрокорректор можно хоть в полевых условиях.

Единственное, что упростит откручивание гайки крепления переключателя гидрокорректора — обычный пинцет.

Приступаем к работе:

  1. Открываем капот, ослабляем хомуты, освобождаем трубки магистрали гидропривода.
  2. Снимаем рабочие цилиндры, отпустив фиксаторы с помощью плоской отвёртки.

    Демонтаж исполнительных цилиндров гидрокорректора фар ВАЗ-2110

    Открываем капот и снимаем исполнительные цилиндры с внутренней стороны фар.

  3. Можно отрезать цилиндры от системы, чтобы их было удобнее доставать из-под капота.
  4. Идем в салон, снимаем переключатель гидрокорректора и главный цилиндр системы в сборе. Фиксирующую гайку снаружи проще открутить пинцетом.
  5. Вынимаем главный цилиндр в сборе с переключателем из-под панели через открытый монтажный блок.
  6. Установку нового гидрокорректора проводим в обратной последовательности.

Как видим, заменить систему совсем несложно и много времени это не займёт. Но новый гидрокорректор отработает от силы год-два, после чего операцию придётся повторять. К слову, на рынке есть электрические корректоры фар (от 3,6 тысяч рублей) и электромеханические автоматические (от 6–8 тысяч). Ресурс у них гораздо выше, а точность регулировки лучше, чем у гидросистемы.

Удачного всем выбора и яркого точного света фар на ночных дорогах!

Видео о замене гидрокорректора фар ВАЗ-2110
