Устанавливаем зажигание на ВАЗ-2114 по меткам: настройка ГРМ и инжектора

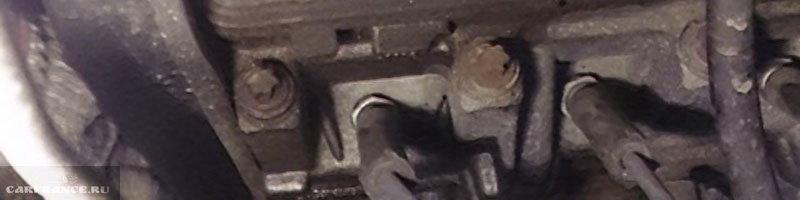

Двигатель ВАЗ-2114 вблизи

Любой инжекторный двигатель, в том числе и 8-ми клапанный ВАЗ-2114, практически полностью управляется электроникой и не требует регулировок в процессе эксплуатации. Тем не менее появляется необходимость в точном выставлении меток на шкивах и маховике в нескольких случаях — когда рвётся приводной ремень газораспределительного механизма, а также после ремонта головки блока. С причинами и следствиями разберёмся позже, а пока правильно установим зажигание по меткам.

На видео процесс замены ГРМ с выставлением меток на ВАЗ-2114

Как правильно выставить зажигание

Выставление меток на инжекторном двигателе корректирует не только угол опережения зажигания, но и согласовывает работу газораспределительного механизма и системы впрыска.

Поэтому правильно выставляя метки на двигателе ВАЗ-2114, мы полностью регулируем работу всех его систем.

Начать регулировку стоит с подготовки — установки автомобиля на ровной площадке и затяжке ручника. Можно воспользоваться несколькими методиками, но мы предложим одну из оптимальных, без особых акробатических трюков, которые не особо желательны, тем более в зимнее время.

Работа проводится в следующем порядке:

  1. Для удобства выполнения работы рекомендуется снять правое переднее колесо. Оно откроет полный доступ к механизму привода газораспределительного механизма, а так можно выставить метки точнее и быстрее. Кроме этого предварительно нужно снять пластиковый кожух приводного ремня ГРМ из-под капота.

    Сняли колесо и пластиковую защиту на ВАЗ-2114

    Сняли колесо и пластиковую защиту

  2. Срываем крепление переднего колеса, устанавливаем противооткатный башмак под левое заднее колесо, после чего можно приподнять автомобиль домкратом, и снять колесо полностью.
  3. Из колёсной арки получаем доступ к брызговику двигателя. Его можно снимать не полностью, а открутить только два болта ключом на 8, после чего слегка отогнуть его в сторону. Он полностью откроет доступ к шкиву коленвала и ремню привода ГРМ.

Ослабление или демонтаж ремня привода ГРМ на ВАЗ-2114 (8 клапанов)

  1. Перед тем как выставить зажигание по меткам или заменить ремень привода ГРМ, необходимо ослабить или же вовсе снять ремень привода генератора. Если ремень привода ГРМ в норме, то менять его не нужно, тогда отпадает необходимость в демонтаже и генераторного ремня.
  2. Чтобы точно выставить и проверить положение коленвала, необходимо снять сам шкив привода генератора. Это делается головкой на 19. Если с первого раза не получится, можно упереть вороток в нижний рычаг передней подвески, и прокрутить коленвал стартером. Болт сорвётся обязательно.Метка коленвала двигателя на ВАЗ-2114
  3. Теперь нужно ослабить ролик натяжения ремня привода ГРМ. Делаем это при помощи обычного рожкового ключа на 13.
  4. Контролируем положение шестерни привода распредвала. На ней есть метка, которая должна соответствовать метке на щитке механизма привода ГРМ. Подводим шестерню к метке.Метка распредвала двигателя на ВАЗ-2114
  5. Проверяем нижнюю метку на коленвале, точнее, на шестерне, которая жёстко зафиксирована на нем. Метка на шестерне должна совпасть с меткой в верхней части прилива блока цилиндров.

Проверка выставленного зажигания

  1. Проверяем соответствие метки на маховике с меткой на картере коробки передач. Для этого снимаем лючок в КПП, должна быть видна метка на маховике, которая в таком положении вала обязана совпадать с меткой на картере.
    Лючок для сверки меток на КПП ВАЗ-2114

    Сверка меток на лючке

  2. Метки проверены или выставлены, осталось только подтянуть ремень привода ГРМ. Для этого используем специальный ключ или же вороток и два длинных винта на 5. Ролик подтягивает ремень до того момента, пока ремень не будет с усилием проворачиваться на 90 градусов на самой длинной ветке справа.
    Ремень ГРМ на двигателе подтянут на ВАЗ-2114

    Ремень одет и натянут

  3. Проверяем метки ещё раз, затягиваем гайку на натяжном ролике.
  4. Прокручиваем несколько раз коленвал, после чего можно устанавливать шкив привода генератора.
  5. Натягиваем ремень генератора, фиксируем его, после чего можно запускать двигатель. После прогрева можно ещё раз проверить метки на шестерне распредвала и на маховике, после чего можно устанавливать защитный кожух привода ГРМ и брызговик двигателя.

Выводы

Таким образом можно быстро и эффективно проверить или выставить метки зажигания на инжекторном ВАЗ 2114. Удачной всем работы!
