Снимаем топливную рампу на 16 клапанном ВАЗ-2112 своими руками

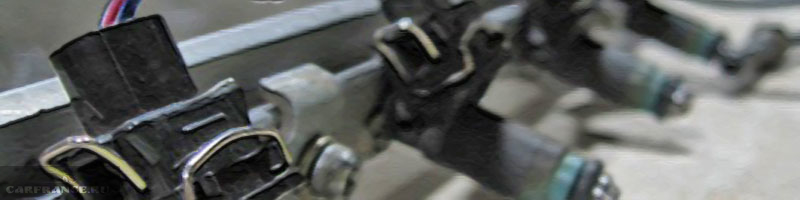

Снятая топливная рампа на ВАЗ-2112

Демонтаж топливной рампы на 16-клапанном ВАЗ-2112 проводится с разными целями. В основном это связано с проведением попутных операций по ремонту и диагностики. Процесс достаточно не сложный и вполне выполнимый своими руками.

Видео материал расскажет, как снять топливную рампу, вся процедура и нюансы замены.

Процесс снятия топливной рампы (+фото)

Топливная рампа в сборе с форсунками ВАЗ-2112

Общий вид топливной рампы

Прежде чем приступить непосредственно к процессу демонтажа, необходимо понимать, что придётся вынуть форсунки, а поэтому можно, попутно совершить диагностику и чистку данного узла. Итак, рассмотрим, последовательность действий, которые направлены на снятие топливной рампы:

  1. Демонтируем клемму минус с аккумуляторной батареи.
  2. Проводим демонтаж ресивера.

    Снятие ресивера на ВАЗ-2112 двигателе 21120

    Долой ресивер!

  3. При помощи заглушек или ветоши закрываем каналы впускного коллектора.
  4. Отключаем вакуумный шланг регулятора давления топлива.
  5. Открутив хомут, проводим отсоединение шланга вентиляции картерных газов.

    Демонтаж шланга вентиляции картерных газов ВАЗ-2112

    Откручиваем хомут и снимаем шланг вентиляции картерных газов

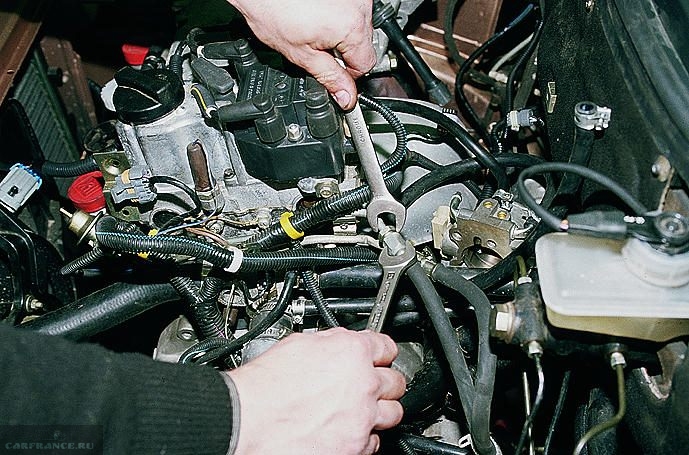

  6. При помощи ключа на 10, откручиваем болты, которые крепят направляющие трубки указателя уровня масла.

    Демонтаж масляных трубок ВАЗ-2112

    Откручиваем трубки циркуляции масла

  7. Теперь трубку и щуп можно демонтировать.

    Снятый масляный щуп уровня масла на ВАЗ-2112

    Сняли масляный щуп

  8. Выключаем топливную рампу от бортовой сети. Для этого необходимо разъединить разъемы.

    Отключение рампы от общей электросети ВАЗ-2112

    Разъединив разъемы проводим отключение рампы от бортовой сети

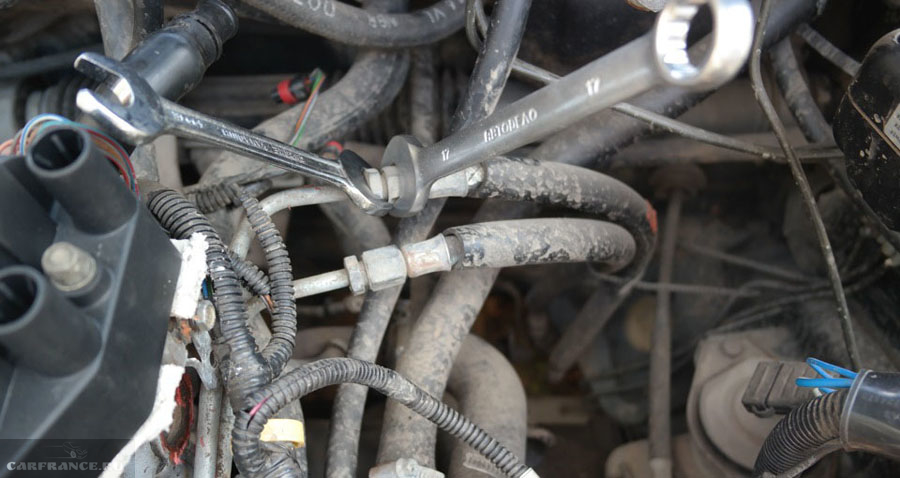

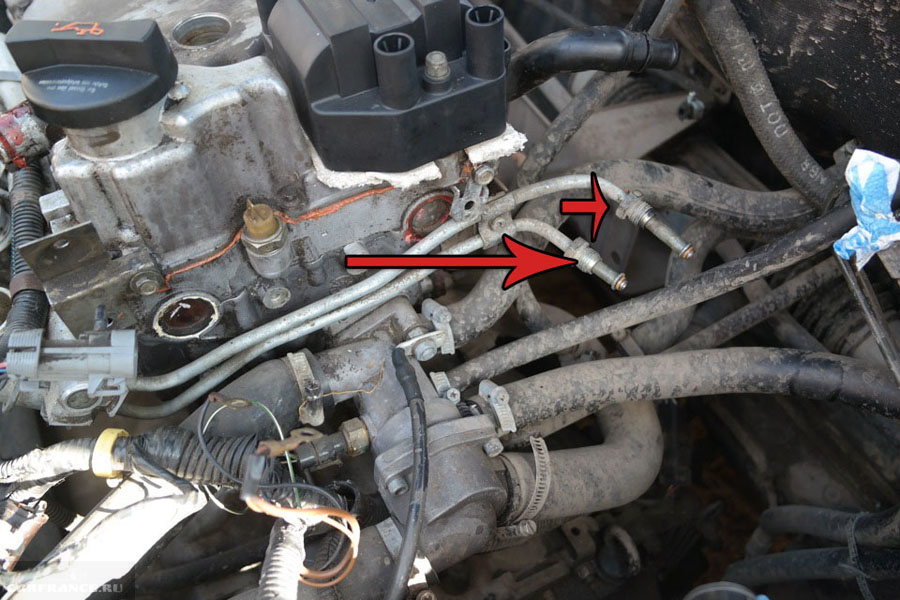

  9. При помощи ключа на 17, откручиваем трубки подачи топлива в рампу.
  10. Демонтируем кронштейн крепления топливных трубок.

    Демонтируем кронштейн топливных трубок ВАЗ-2112

    Открутив винты крепления, проводим демонтаж кронштейна топливных трубок

  11. Шестигранником на 5, откручиваем винты, которые крепят топливную рампу.
  12. Теперь можно непосредственно снять саму рампу.

    Демонтаж рампы ВАЗ-2112

    Откручиваем винты на 5 и снимаем рампу

  13. При помощи ключа на 24, откручиваем гайку крепления трубки возврата топлива и снимаем ее.
  14. Откручиваем регулятор давления в рампе. Это можно сделать при помощи шестигранника на 5.

    Демонтируем регулятор подачи топлива на рампе ВАЗ-2112

    Откручиваем крепления регулятора подачи топлива и снимаем его

  15. Сборка узла проводится в обратном порядке.

Причины снятия

Существует несколько причин демонтажа топливной рампы с автомобиля:

  1. Чистка форсунок.
  2. Замена или ремонт самой рампы.
  3. Снятие клапанной крышки.
  4. Проведения диагностических и ремонтных операций, которые связаны с разборкой двигателя.
  5. Прочие операции, где потребуется снятие рампы.
    Рампа в сборе с форсунками ВАЗ-2112

    Схема крепления топливной рампы

Выводы

Демонтаж топливной рампы на 16-клапанном ВАЗ-2112 проводится достаточно просто своими руками. Так, сам процесс разборки и сборки потребует в среднем 2 часа. Конечно, зачастую это делается для того, чтобы проверить работоспособность узла или почистить форсунки, но для многих ремонтных операций связанных с основным силовым агрегатом автомобиля потребуется эта операция.
