Устанавливаем бортовой компьютер ШТАТ Х1-G на Лада Гранта: три способа

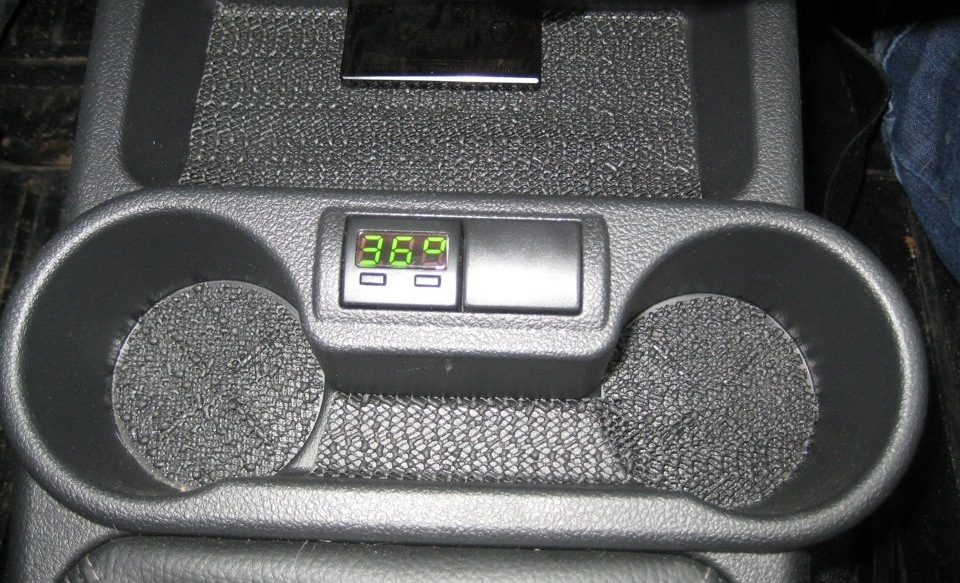

БК Штат X1, Гранта, тоннель

Самый «простой» бортовой компьютер для Лады Гранты – это БК ШТАТ X1-G. Он совместим с блоками ИТЭЛМА М74, М75, а также с BOSCH ME17.9.7. Подключение выполняют к разъёму OBD, который находится в салоне. Дополнительное питание подводить не требуется. Мы рассмотрим, как выполнить монтаж, а также как обновить прошивку. Обновлять её иногда нужно сразу, чтобы получить совместимость с новым авто. Поэтому читайте обзор внимательно.

Все функции БК ШТАТ на одном видео.

Два метода установки бортового компьютера

На Ладу Гранту установка бортового компьютера ШТАТ выполняется двумя способами. В первом случае БК закрепляют на центральной панели, во втором – на облицовке тоннеля пола. Корпус БК устанавливают вместо заглушки (см. фото).

БК Штат в Гранте

Торпедо и тоннель, два варианта

Жгут проводов, который идёт в комплекте, должен соединять разъём OBD (см. фото) с разъёмом компьютера. Сначала найдите нужный разъём, затем отключите АКБ.

Разъём OBD в Гранте

Что находится над тоннелем справа

Для выполнения последнего действия понадобится ключ «на 10». Отключать надо только клемму «минус».

Перед монтажом

Сначала проверим, включается ли наш БК и совместим ли он с машиной. Выполняем стандартное подключение, а затем подсоединяем АКБ. Бортовой компьютер на Ладе Гранте покажет версию прошивки.

БК Штат в Гранте

Здесь – версия «027»

Заметим, что время отображения версии ограничено двумя секундами.

В «новых» прошивках («019» и новее) узнать версию ПО можно так: жмём правую кнопку БК, «перелистываем» все функции, доходим до надписи «dro», жмём кнопку длительно.

Смысл в том, что «старые» версии не совместимы с новым оборудованием: прошивка «026» не подходит для 27-го мотора и т.д. Проверьте работоспособность: выберите «функцию 2» (градусы Цельсия), дождитесь появления показаний. Обычно при несовместимости отображается «минус 40».

Компьютер в тоннеле

Чтобы смонтировать БК в тоннель, отверните два винта, расположенных на обшивке справа. Ещё нужно будет снять кожух рычага.

Снять центральный тоннель Гранты

Кожух снимают при помощи отвёртки

В варианте с АКП требуется больше действий. Здесь нужно отвернуть по два винта справа и слева, а затем снимают накладку ручника (3 винта). Когда она снята, откручивают винт, удерживающий концевик. И затем через отверстие концевика выкручивают винт на обшивке.

Снять тоннель Гранты АКПП

Всё готово к монтажу БК

Когда ниша рычага открыта, можно дотянуться до заглушки, заменяющей собой кнопку. Заглушка легко демонтируется.

Из отверстия кнопки к углу обшивки протягивают проволоку. К проволоке привязывают провода и вытягивают их наружу. Клеммник должен выходить из отверстия на 2-3 см. Выполните все подключения: компьютер – к «белому» клеммнику, а «чёрный» клеммник – к разъёму OBD.

На последнем шаге в нишу устанавливают модуль БК. Но сначала нужно закрепить обшивку. Мы рассмотрели, как установить бортовой компьютер на Ладу Гранту с любой «коробкой».

Установка бортового компьютера на «торпеду»

Для установки БК на торпедо не нужно ничего откручивать. Просто демонтируем заглушку и дотягиваем до угла тоннеля проволоку. Затем к проволоке привязывают жгут, ну и т.д.

Установка БК в Гранте

Проводной жгут идёт под торпедо

Все действия иллюстрируются на фото.

Тем, кто не справится с задачей, рекомендуем поступить так: надо открыть бардачок, освободить его полностью, а затем отщёлкнуть два ограничителя на задней стенке. Дальше вся конструкция «открывается», и через появившуюся прорезь до заглушек дотягиваются рукой.

При подключении жгута, предусмотренного в комплекте, ошибиться почти невозможно – все разъёмы сделаны несимметричными. Жаль, что проводку нельзя скрыть полностью.

Разъём OBD в Гранте

Пара проводов осталась заметной

Альтернативный вариант установки на Лада Гранта

Знайте, что бортовой компьютер на Ладу Гранту можно установить нестандартным способом. Смысл в том, чтобы «спрятать» провода.

Схема БК Штат, Гранта, альтернативная

Вторая схема подключения

Реализуем схему, показанную на фото. Питание и «массу» возьмём с кнопки аварийки, а всё остальное пусть будет стандартным. Подключайтесь к проводам кнопки и для этого используйте Т-коннекторы – они выдерживают ток 100-200 мА (что и требуется).

Итак, нам пришлось снять кнопку аварийной сигнализации и подключиться к двум проводам. Затем мы протягиваем кабель к разъёму OBD и используем клеммы из комплекта.

Подключили БК Штат, Гранта, альтернативный метод

Провода будут незаметны

Штатный разъём (клеммник) пришлось разобрать. Зато, как здорово теперь всё выглядит!

Обновляем прошивку БК сами

Прежде всего, нужно будет купить переходник USB-K-Line. Из софта понадобится прошивка, программа для её установки, а также драйвер для переходника. Если всё это уже есть, соберите схему, как на фото.

Обновление прошивки Штат, схема

Используются всего три провода

Заметим, что тумблер Т1 замыкают «по просьбе» самой программы. В остальное время он будет разомкнут.

Роль источника питания может выполнять и компьютер – просто подключитесь к разъёму Molex. А для БК подойдёт клеммник, снятый с компьютерного кулера (2 шт.).

Процесс обновления

Сначала подключите переходник к USB-порту. Установите драйвер. Запомните, какой «виртуальный COM-порт» будет использоваться. Дальше действуйте так:

  1. Запускают программу на выполнение. Выбирают прошивку (кнопка «Папка»);
  2. Выбирают номер COM-порта (кнопка «Порт»);
  3. Нажимают кнопку с «молнией». Появится надпись «Включи питание». На БК жмут любую клавишу и затем замыкают тумблер.

Процедура займёт пару минут. Индикатор процесса будет показан в окне.

Софт фирмы Штат

Окно программы «Штат» под Windows

Где скачать софт?

Пусть бортовой компьютер на Ладу Гранту мы хотим купить, а не прошить. Переходим на сайт фирмы «Штат», выбираем нужную категорию. Затем находим наш БК (X1-G), нажимаем на фото и видим страницу товара. На ней будет ссылка на программу и на файл прошивки.

Труднее дело обстоит с драйвером. Нам нужен драйвер USB-COM. Если куплен переходник с микросхемой «BM», сделайте следующее:

  1. Перейдите на сайт изготовителя (фирма «Ftdichip»);
  2. Откройте вкладку «Drivers»;
  3. Перейдите к закладке «VCP Drivers»;
  4. Выберите нужный файл (есть версии для разных ОС), скачайте его.

Об энергопотреблении

БК ШТАТ модели X1 G потребляет 0,015 Ампер, если действует режим ожидания. В остальное время ток может дойти до 200 мА. На практике трудно получить значение, превышающее 170-180 мА. Для сравнения:

  • Хорошая (дорогостоящая) сигналка, режим ожидания – 10-15 мА;
  • Обычная сигналка с брелоком – 25 мА;
  • Сигнализация в режиме «Снято с охраны» – 100-300 мА.

В общем, наш БК – довольно «прожорливый», но не настолько, как сигнализация.

Обновление прошивки, пример на видео
